DTZY315-G 三相四线费控智能电能表
DTZY315-G 三相四线费控智能电能表

工作电压

AC 3*220/380V

电流规格

0.015-0.075(6)A、0.05-0.25(60)A、0.1-0.5(100)A

通讯方式

4G

产品特点

远程抄表,预缴电费、低量提示、欠费停电及过载跳电、恶性负载识别、分时限流等。

DTZY315-G 三相四线费控智能电能表
产品功能
  • 分别计量正反向有功、无功分相电能,有功C(0.5S)级,无功2级,具有总、尖、峰、平、谷复费率及最大需量计量功能。

  • 实时监测有功功率、无功功率、视在功率、实时电压、功率因数;实时进行电压及电流监测,判定失压及启动电流阀值,进行声光报警并进行事件记录。

  • 当电能表出现失压、失流、逆相序、过载、功率反向、电池欠压、开盖等报警事件或收到远程报警命令时,指示灯和蜂鸣器报警,可输出报警继电器信号,可关闭或撤除。

  • 远程管理系统下发拉闸、允许合闸指令时,电能表自动切断用户负载或恢复用户的供电。

  • 通过通讯口进行定时冻结、瞬时冻结、约定冻结和日冻结,可通过 RS485 或红外通讯口读取。

  • 事件记录,编程、清零、校时、各相失压、各相断相、各相失流、电流不平衡、电压电流逆相序、开盖、过负荷等发生时间和结束时间,可通过通讯接口读取用于异常分析。

  • 具有 2 路全隔离的 RS485 及红外通讯接口,采用防雷击、抗过压的设计,标准DL/T645-2007规约。

  • 内置 4G 无线物联网通讯模块,直连后台,即装即用。

技术参数

电表型号

DTZY315-G 三相四线费控智能电能表

工作电压

AC 3*220/380V

工作电流

0.015-0.075(6)A、0.05-0.25(60)A、0.1-0.5(100)A

精度等级

有功 C(0.5S) 级,无功2级

仪表常数

互感式:6400imp/kWh;直接式:400imp/kWh

通讯接口

4G

通讯协议

DL/T645-2007

外型尺寸

宽*高*厚:170mm*290mm*85mm

执行标准

符合GB/T 17215.321-2021、GB/T 17215.323-2022

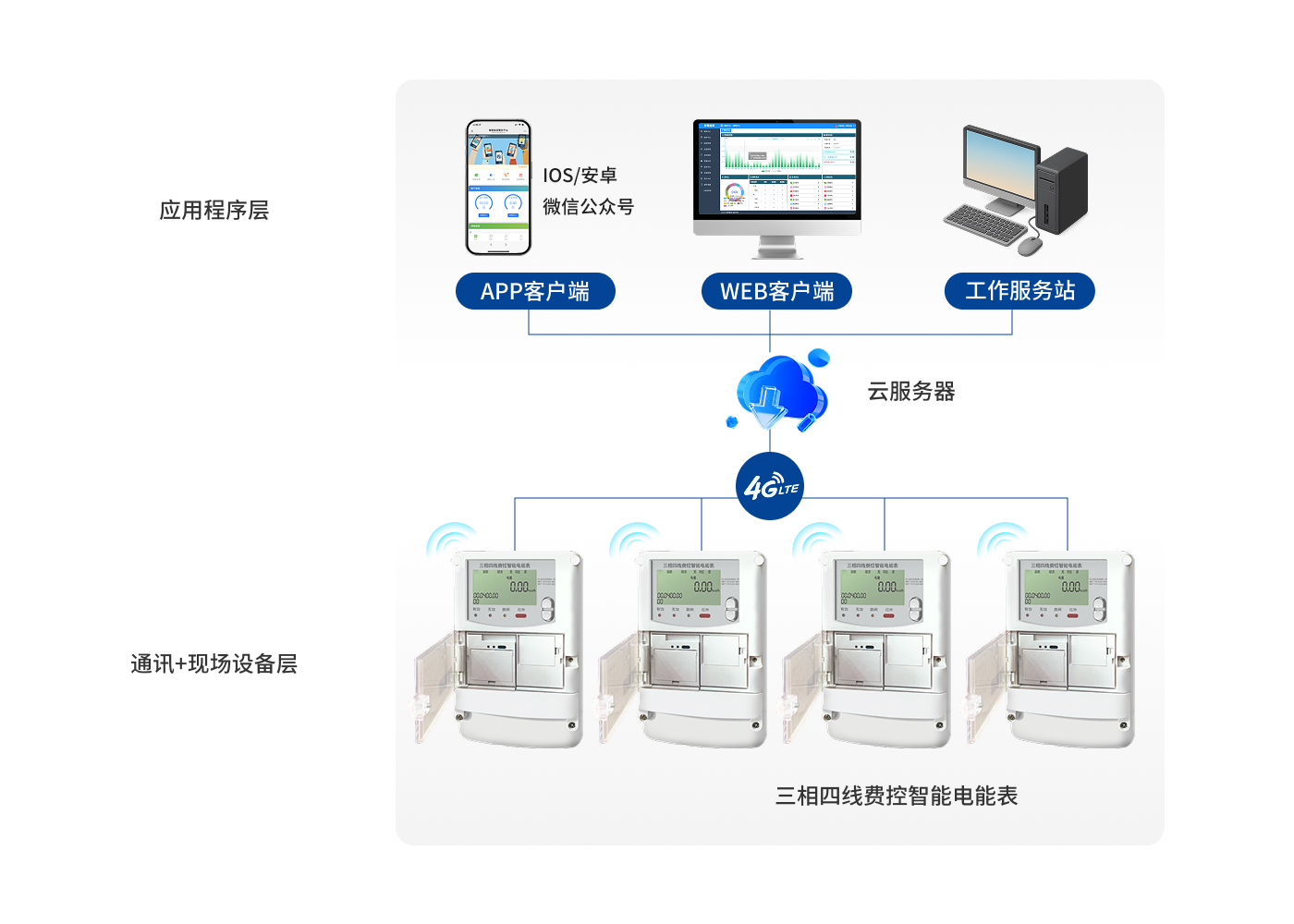

系统架构

产品接线
