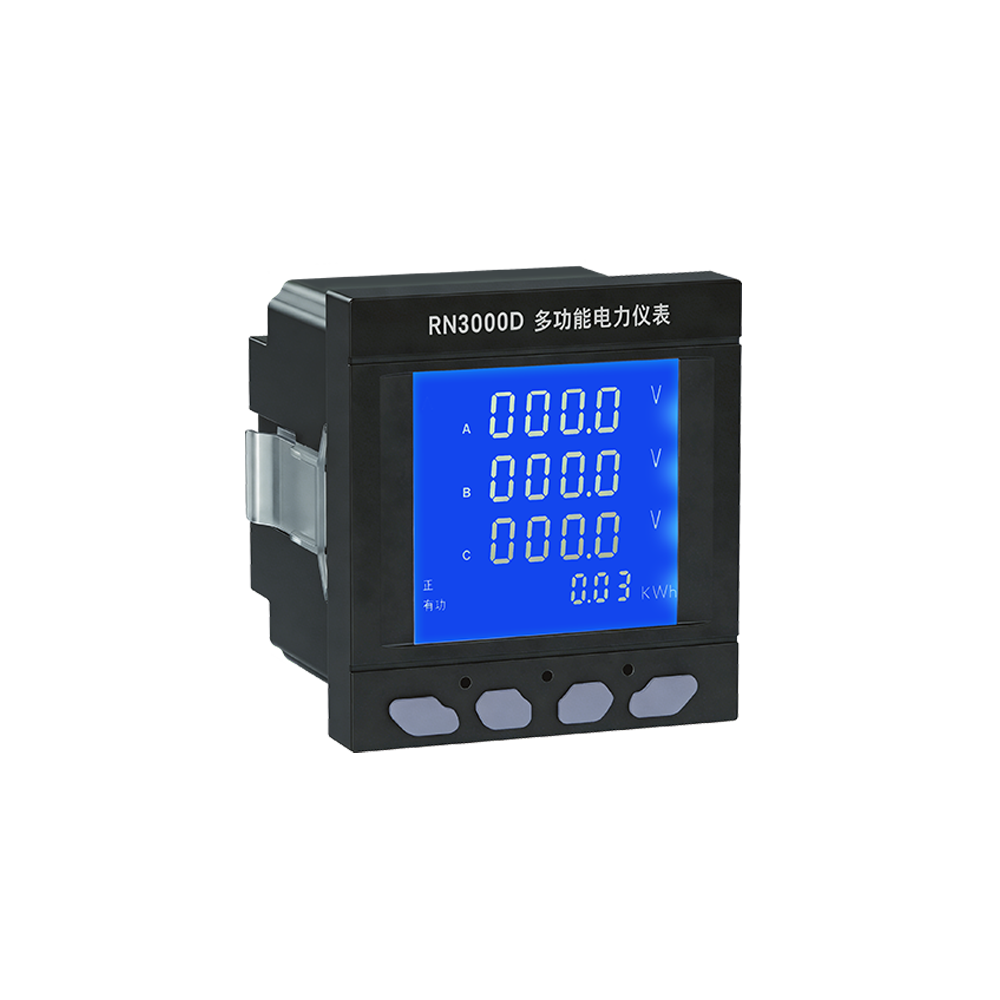

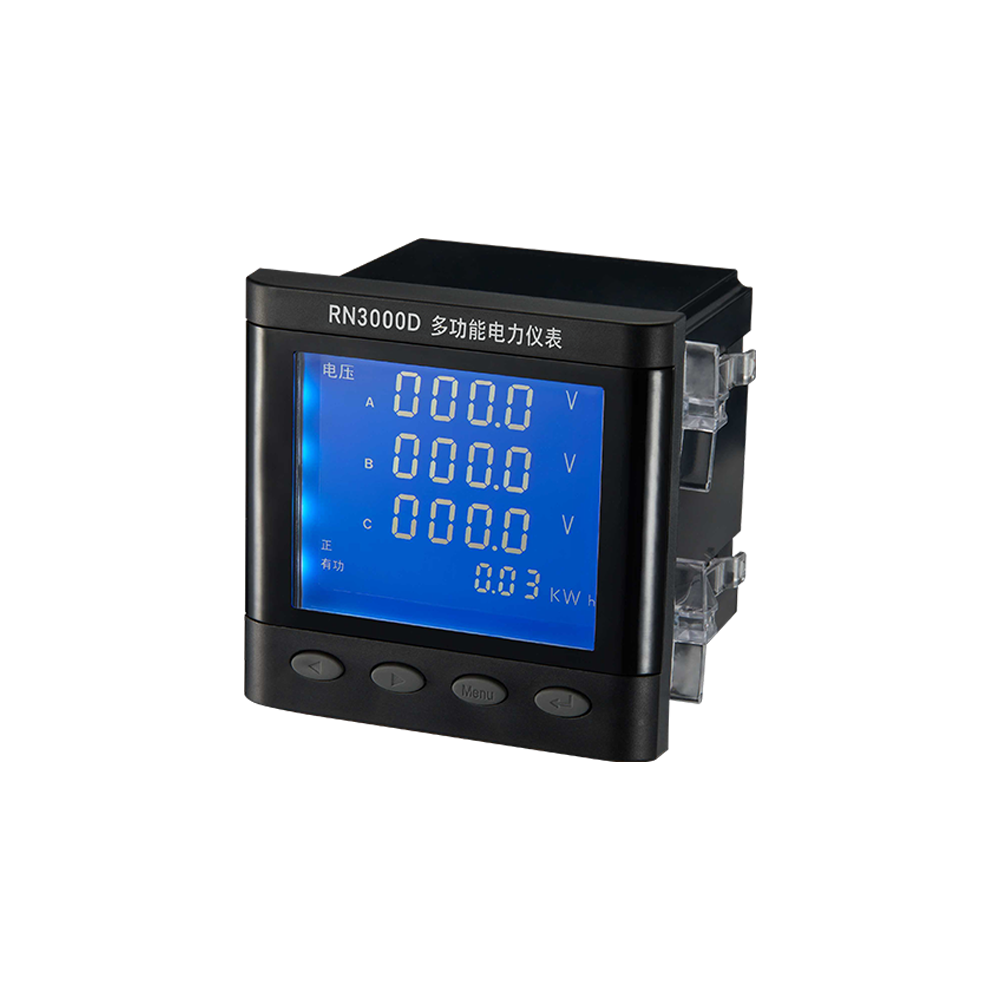

RN3000D 三相多功能电力仪表(面板式)
RN3000D 三相多功能电力仪表(面板式)

工作电压

AC 100V/400V

电流规格

AC 1A/5A

通讯方式

RS485

产品特点

远程抄表,电能计量,数据显示,测量电流电压,频率功率,功率因数等。

RN3000D 三相多功能电力仪表(面板式)
产品功能
  • 测量电网上高、低压三相电流,三相电压,有功功率,无功功率,功率因数,频率,有功电能, 无功电能。

  • 标准 CT,PT 或电压信号直接输入。

  • 宽范围交直流通用电源 AC/DC80-265V 或 AC 220V。

  • 采用宽视角、带白色背光的 LCD 和 LED 两种规格的显示方式 , 所有仪表参数均可通过显示面 板按键设定。

  • 具有 RS-485 通讯接口 ( 光隔 ),ModBus RTU 通讯规约。

  • 采用盘面开孔式安装方式。

  • 外型尺寸:120x120mm 96x96mm 80x80mm 72x72mm。

  • 开孔尺寸:112x112mm 91x91mm 76x76mm 67x67mm。


技术参数

电表型号

RN3000D 三相多功能电力仪表(面板式)

工作电压

AC 100V/400V

工作电流

AC 1A/5A

频率/功率

40~60HZ,精度0.1HZ/有功,无功、视在功率、精度0.5%

显示

可编程设置、切换、循环,LCD和LED两种规格显示

通讯接口

RS485

通讯协议

MODBUS-RTU协议

外型尺寸

宽*高:120mm*120mm  96mm*96mm   80mm*80mm  72mm*72mm

安全

耐压:输入、输出信号之间>1.5KV;绝缘:电源对机壳>5M

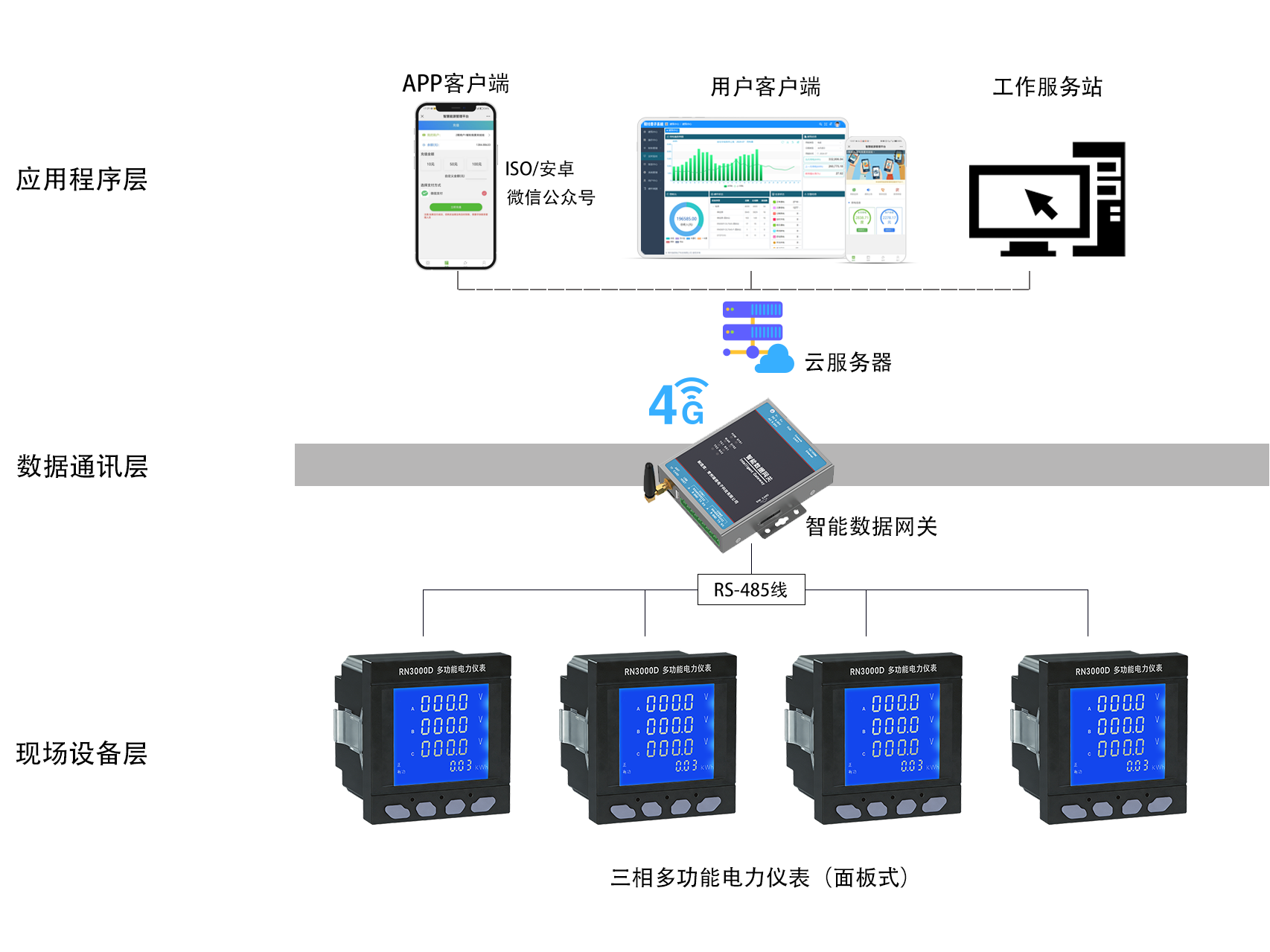

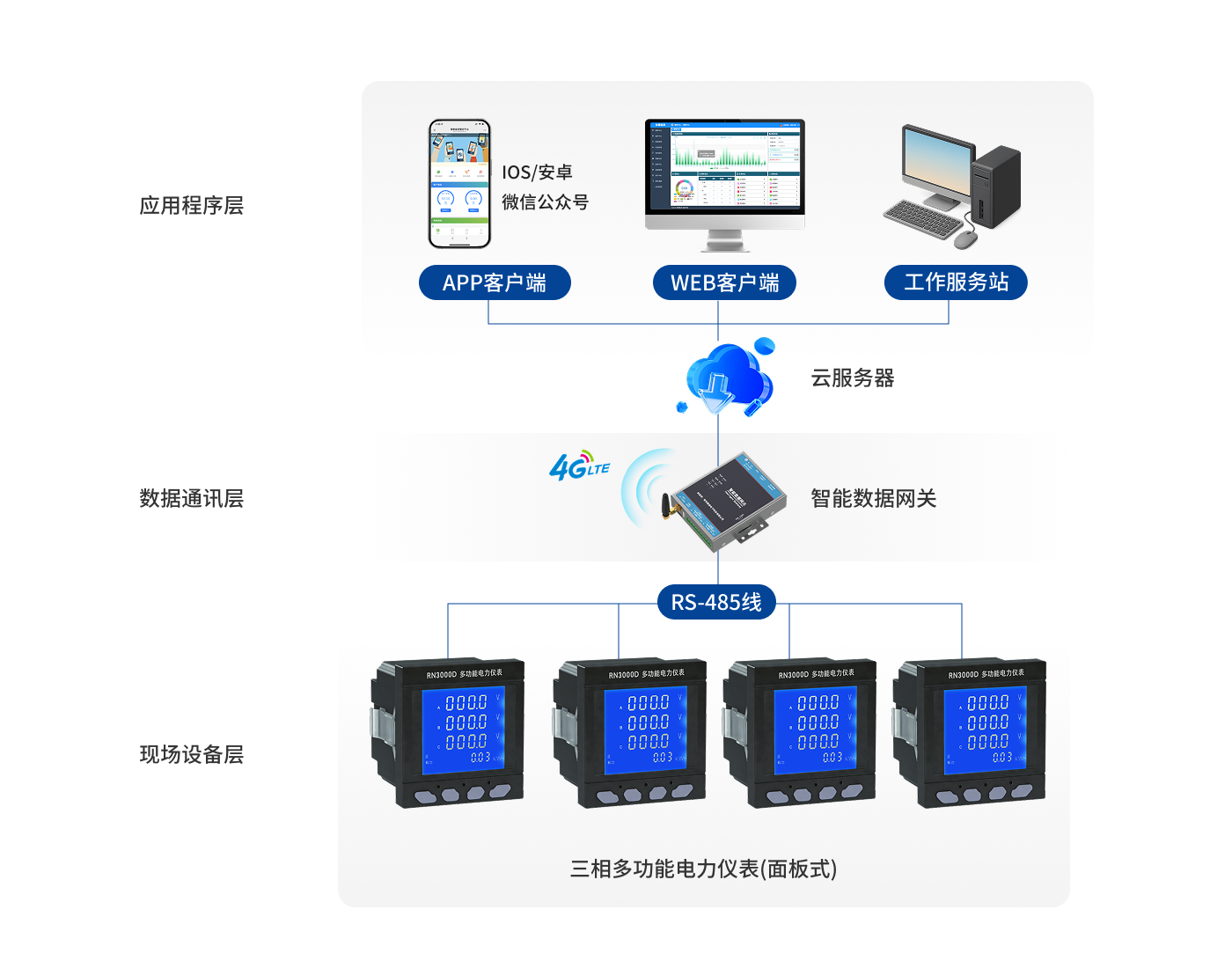

系统架构

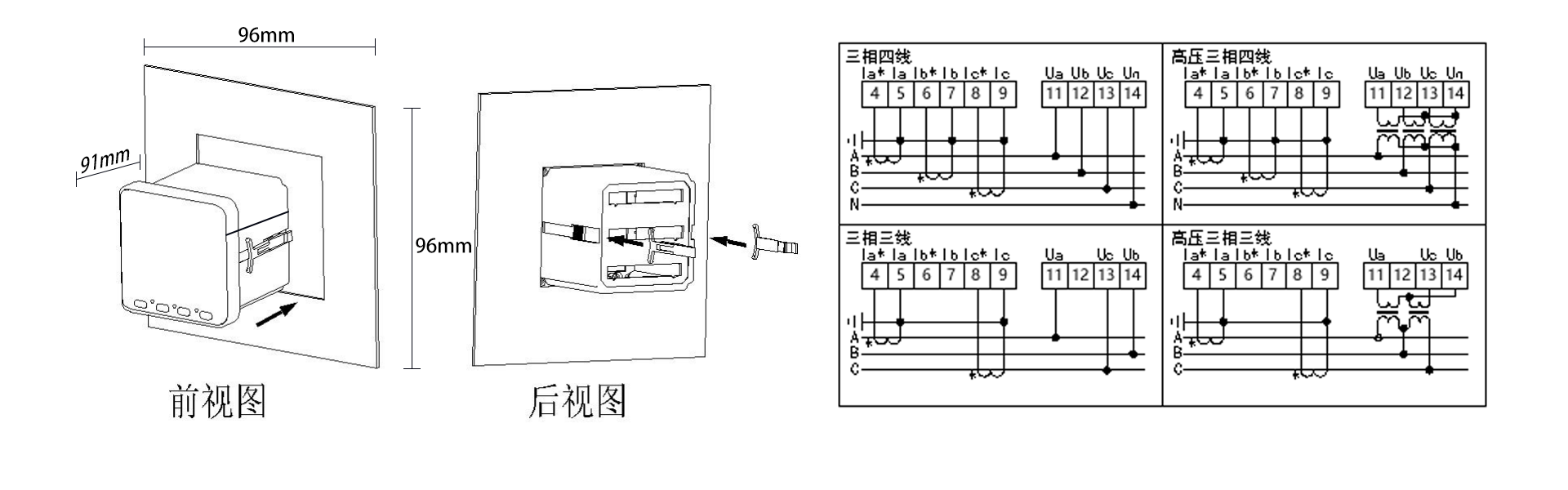

产品接线
