一、低压智能配电监管系统简介

采用集计算机技术、电力自动化技术、通讯技术于一体的智能化产品，监控元件直接安装在开关柜上，全面实现保护、测量、控制、监测、通讯等各种功能

监控系统采用模块化、分层分布式开放系统结构。本着分散控制、集中监视的原则，按间隔划分、单元化设计、分布式处理，实现设备分层和网络分层的解决方案，低压智能配电监管系统可与智能型低压柜实现数据交换和远方监控功能。智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。  管理终端实时显示各种监控信息，如进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印，即时显示事件记录和故障记录，并提报警信息。

它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。 为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。

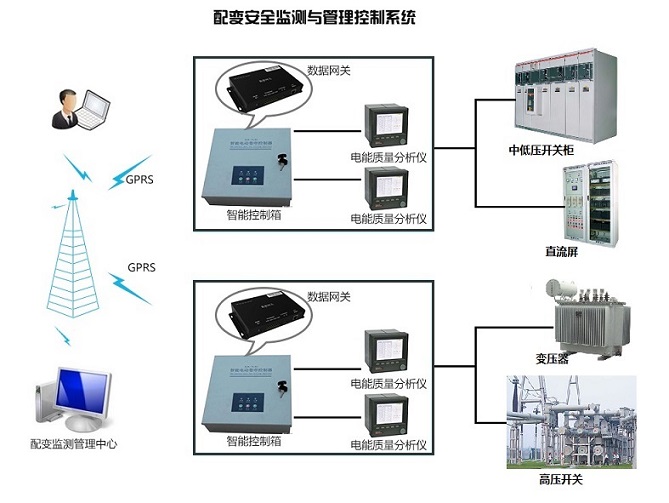

二、低压智能配电监管系统图

三、低压智能配电监管系统设备符合的规范和标准

GB11287-89 《继电器、继电保护》
GB/T14537-93 《量度继电器和保护装置冲击和碰撞试验》
GB6162-85 《静态继电器和保护装置的电气干扰试验》
GB/T14598.9-1995 《电气继电器》第22部分 量度继电器和保护装
置的电气干扰试验，第3篇 辐射电磁场干扰试验
GB/T14598.10-1996《电气继电器》第22部分量度继电器和保护装
置的电气干扰试验，第4篇 快速瞬变干扰试验
GB7261-1997 《继电器及继电保护装置基本试验方法》
GB14285-93 《继电保护和安全自动装置技术规程》
GB50062-92 《电力装置的继电保护和安全自动装置设计规程》
GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规程》
GB/T13730-92 《地区电网数据采集与监控系统通用技术条件》
GB-2887-89 《计算站场地技术条件》
DL/T478-92 《静态继电保护及安全自动装置通用技术条件》
DL/T587-1996 《微机继电保护装置运行管理规程》
DL5003-92 《电力系统调度自动化设计技术规程》
GB/T50314-2000 《智能建筑设计标准》
GB/T50312-2000 《建筑和建筑群综合布线系统工程施工及验收规范》

四、低压智能配电监管系统功能

1、多功能智能电力监测终端功能
多功能电力监测终端内部自动对检测到的数据进行A/D转换，同时将转换后的电网参数通过监测器上配置的标准的数据通讯接口向现场总线和上位机传送。
2、多功能电力监测终端的基本特性
▲ 输入电流：可从1A/5A的CT（电流互感器）中接入
▲ 大屏幕液晶显示（66*67）
▲ 带隔离的RS485通讯接口，通讯规约为MODBUS， 实现数据的网络通讯功能；
▲ 工作电源：标准直流85V到265V，交流80V到300V
▲ 四路开关量输入
▲ 两路继电器输出
▲ 高精度实时测量数据
▲ 用户通过面板可以方便设置仪表的工作模式
▲ 实时检测和显示三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、31次谐波、电度等多项电能参数，并可通过所带的RS485接口将所检测的数据上传到上位机监控中心；
▲ 具有四路开关量的输入点，能够实时监测开关的状态和其他开关量值；可同时监测32个开关状态及信息点。
▲ 具有两路继电器输出点，能够实现对开关或接触器的远方遥控功能；
▲ 具有RS485接口，2．1．2 PMAC3032智能遥信模块

五、后台软件系统

1、系统基本功能
▲ 变配电系统柜的实物图，明确指示开关状态及电参量的实际值。
▲ 进线开关及出线开关的工作状况实时监测
▲ 三相电流监视
▲ 三相线电压，三相相电压监视
▲ 功率因数cosф，频率，有功功率、无功功率、视在功率监视
▲ 电度计量
▲ 开关工作状态监视
▲ 开关故障状态监视
▲ 提供在线运行信号、诊断信号
▲ 一次回路图系统图
▲ 进线断路器的运行参数及状态
▲ 重要电参量的实时趋势图和历史趋势图、运行报表、报警记录生成及打印
▲ 低压系统进线柜电度记录
▲ 对开关进行操作时需要经过严格的再确认手续，中控室操作及现场操作均记录并保存。
▲ 故障、维修等历史纪录

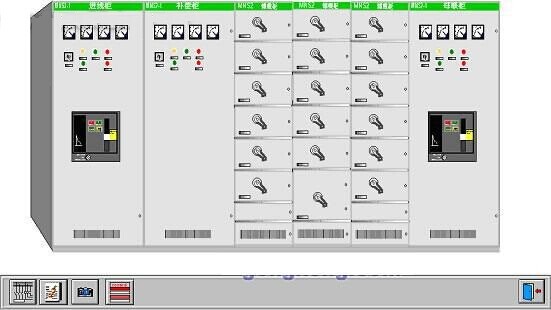

后台软件监控界面

后台软件监控界面

2、控制功能
通过主站微机的键盘，鼠标器对控制对象进行分合操作。控制对象包括开关和断路器隔离开关的分合（跳合）操作，设备运行检修。为保证受控设备的安全，所以有可靠的闭锁和防范措施，控制操作时有口令，口令是操作员唯一通过微机来分合开关或断路器的一把钥匙（或根据要求不设定口令）。
3、实时显示功能
西格玛监控系统能在主控机显示与实际相对应的一次主接线模拟图，显示各控制对象的运行状态并实时动态更新。可形成实时的和历史的模拟量连续变化的趋势图，如功率负荷曲线，电压波动曲线。数据可以在系统硬盘中储存长时间（或可以自己设定储存时间），为分析事故及故障原因提供全面的第一手资料。
▲ 系统主接线图，运行工况图，；
▲ 断路器，隔离开关状态；
▲ 实时量参数表显示；
▲ 负荷曲线图；
▲ 报警信息一览表；
▲ 电压曲线图；
▲ 电流曲线图；
▲ 监控系统配置图；
▲ 历史数据，趋势曲线；
▲ 报文显示，事件显示，值班记录；
▲ 控制系统的配置及设定值显示；
