路灯节能监管系统

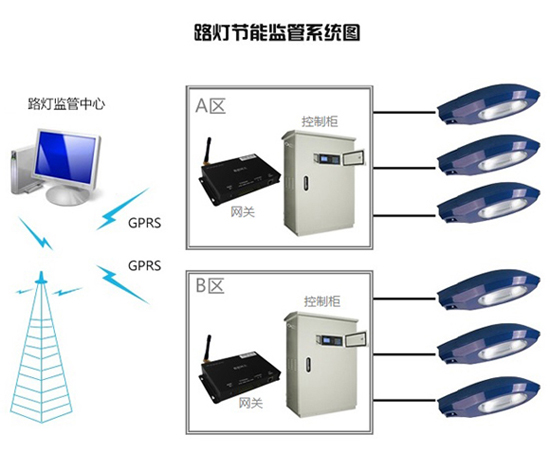

一、路灯节能监管系统图


二、路灯节能监管系统功能

(1)具有光控与时控相结合的模式,可根据设定的光照度参数自动开启和关闭路灯,也可根据设定时间段自动开启和关闭路灯。
(2)无极(或无触点)调压稳压:根据电网高峰低谷波动情况,随时稳定输出电压;
(3)根据道路照明需求,采用微电脑控制,可分时段供应最佳电压(可设3个时段);
(4)根据具体路灯用电要求,提供最佳供电电压;
(5)实现光电源的软启动、额定电压预热和慢斜坡缓慢调压;
(6)实现正弦波输出,对电网无污染,能耐瞬时大电流冲击;
(7)系统内带有自动、手动旁路功能,如有异情发生或检修,随时可切换到手动,或自动旁路;
(8)具有无功补偿装置及浪涌防护器;
(9)具有无线通讯远程监控系统;
(10)数控节能系统具有变压与稳压的双重功能,通过控制电路和时控电路,不断地对照明负载进行分析,实现最优化的智能控制;
(11)通信功能,具备485、GPRS等远程通讯,让用户通过后台软件进行远程监控及管理。

三、节能控制柜的技术性能

(1)三相四线制(或三相三线)输入方式,6通道A/D差分放大输入,有三相电压、电流、有功功率、无功功率、视在功率、功率因数、高精度时钟显示;
(2)实时电压、电流、视在、有功功率和无功功率、有功电度和无功电度、功率因数的检测;可以任意选择节电率三档控制、时间控制、功率因数控制;过载、过流、欠压时报警;
(3)有密码解锁功能:该控制器有三个密码功能,累计运行时间,当运行用户指定的时间时,就会在下次通电运行时关闭输出,等待密码输入解除后,方可运行输出
(4)做节能控制及档位切换时,有过渡(限流)功能,避免变压器在带载转换时出现高压现象,使设备运行稳定;
(5)无论运行自、手动均有过压、过流、过温、欠压、缺相保护功能,有检测接触器是否好坏返馈功能;
(6)能适应照明负载的复杂性和混合性(如阻性、容性、感性及一切电力负载);
(7)对电网环保(输出无污染,不产生谐波);
(8)产品采用微电脑控制,系统可以根据分时段调整节电水平(节电水平Ⅰ、节电水平Ⅱ、节电水平Ⅲ)。可手动强制旁路;
(9)能实现实时动态按需调功、调亮;
(10)根据照明环境需要可就地编程,实现个性化保护节能方案并提供远程通讯接口;
(11)节电柜技术参数要求

输入电源

额定电压

AC380V

频率

50Hz

输入控制电源

额定电压

AC220V

工作电压范围

AC205V~AC240V

频率

50Hz

输出电源

电压波形

畸变:0V

谐波含量

单次<1%,总<1%

环境温度

环境温度(海拔2km以下)

-10℃~+45℃

存储温度

-25℃~+60℃

保护动作参数

过载范围

负载电流≥1.25Ie

过温保护

温度≥120℃

输出欠压保护

输出电压<180V

防护等级

IP34,适应于室外安装。
